ECU

Was bedeutet ECU?

ECU ist die Abkürzung für Electronic Control Unit – auf Deutsch meist elektronisches Steuergerät. Eine ECU ist ein Elektronikmodul, das Eingangssignale (z. B. von Sensoren) verarbeitet und daraus Steuerbefehle für Aktoren ableitet. Praktisch ist eine ECU damit die „Schaltzentrale“ für eine klar definierte Funktion – etwa für Antrieb, Beleuchtung, Pumpen, Ventile oder Sicherheitsfunktionen.

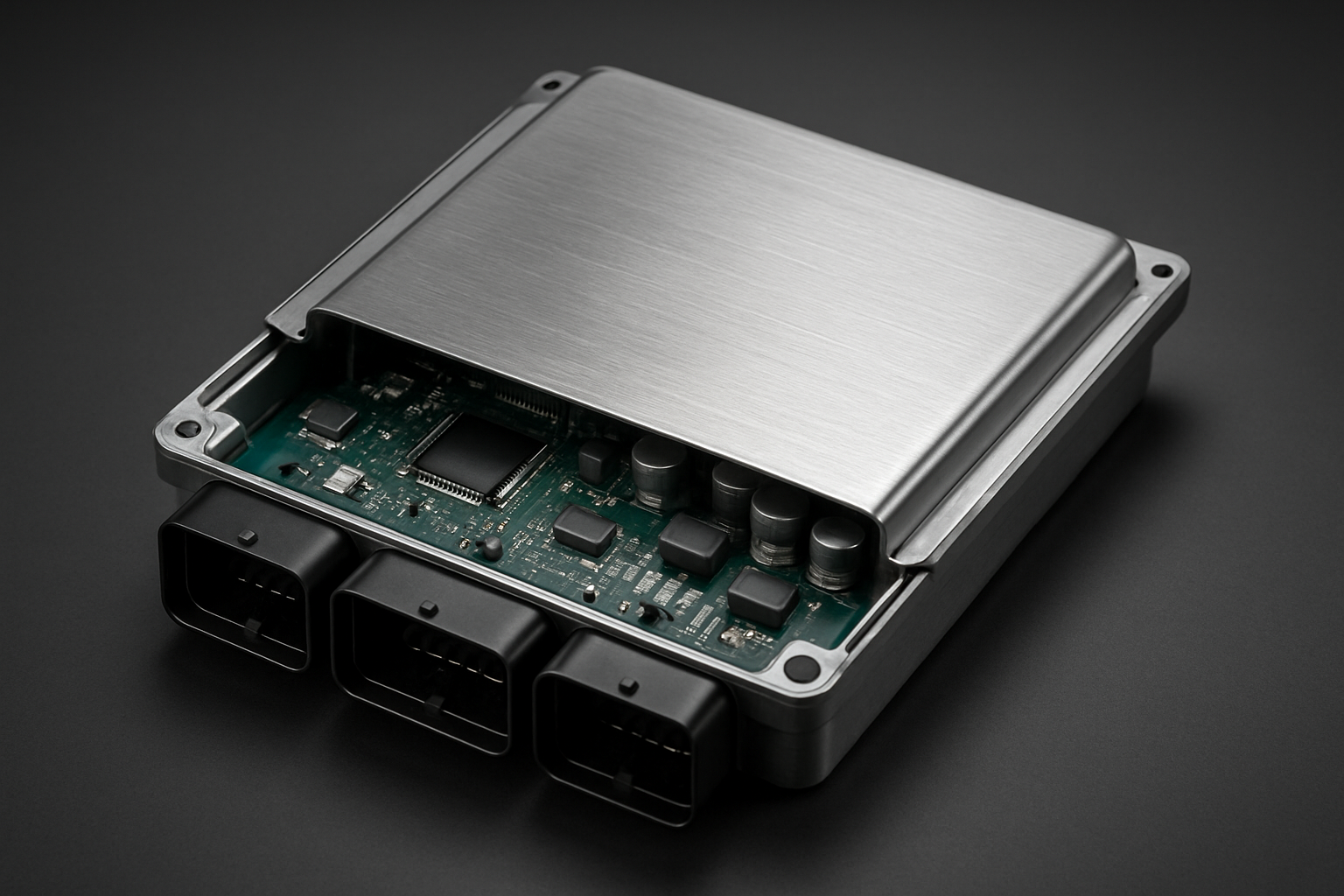

Im Kern besteht eine ECU typischerweise aus einer Leiterplatte mit Mikrocontroller oder Prozessor, Spannungsversorgung, Ein- und Ausgängen, Kommunikationsschnittstellen sowie einer Software/Firmware, die die Regel- und Steuerlogik abbildet.

Wofür wird ECU eingesetzt?

ECUs kommen überall dort zum Einsatz, wo Systeme zuverlässig und wiederholbar überwacht, geregelt oder gesteuert werden müssen. Typische Einsatzfelder sind:

• Automotive: Motor-/Antriebssteuerung, Getriebe, Fahrassistenz, Klimatisierung, Komfortfunktionen
• Industrie und Automatisierung: Steuerung von Motoren, Ventilen, Fördertechnik, Dosieranlagen, Sicherheitseinrichtungen
• Maschinenbau: Regelung von Prozessen, Zustandsüberwachung (Condition Monitoring), Schnittstelle zu Bediengeräten
• Energie/Umwelt: Steuerung in Wechselrichtern, Lade- und Speichersystemen, Mess- und Regeltechnik

Entscheidend ist weniger die Branche als die Aufgabe: Eine ECU bündelt Messwerte, trifft Entscheidungen nach festen Regeln und setzt diese Entscheidungen in konkrete Schalt- oder Regelaktionen um.

Wie funktioniert ECU in der Praxis?

In der Praxis lässt sich die Funktion einer ECU in wenige Schritte gliedern:

• Signale erfassen: Sensoren liefern z. B. Temperatur-, Druck-, Drehzahl- oder Positionswerte.
• Signale aufbereiten: Eingänge werden gefiltert, skaliert und gegen Plausibilitätsgrenzen geprüft.
• Verarbeiten und entscheiden: Ein Mikrocontroller/Prozessor berechnet anhand der Firmware die passende Reaktion (Steuerung/Regelung).
• Ausgänge ansteuern: Aktoren (Relais, Ventile, Motorcontroller, LEDs etc.) werden geschaltet oder geregelt.
• Kommunizieren: Über Bussysteme/Schnittstellen werden Daten mit anderen Geräten ausgetauscht (z. B. für Diagnose, Logging oder übergeordnete Systeme).

Für den Betrieb im Feld sind außerdem Schutz- und Diagnosefunktionen typisch: Überstrom-/Überspannungsschutz, Watchdog-Überwachung, Fehlerspeicher sowie definierte Zustände für den Fehlerfall. Je nach Anwendung sind auch robuste Gehäuse, EMV-gerechtes Design und ein geeignetes Thermokonzept wesentlich.

Warum ist ECU für Unternehmen relevant?

Aus Unternehmenssicht ist „ECU“ oft ein Schlüsselbegriff, weil Steuergeräte die Produktfunktion und -qualität direkt prägen – und gleichzeitig viele Disziplinen zusammenführen (Hardware, Firmware, Test, Fertigung). Relevante Aspekte sind:

• Zuverlässigkeit und Qualität: ECUs müssen im Feld reproduzierbar arbeiten; Fehler wirken sich meist unmittelbar auf die Gesamtfunktion aus.
• Kosten und Serienfähigkeit: Bauteilauswahl, Design-for-Manufacturing und ein passendes Testkonzept beeinflussen Stückkosten und Ausschussquoten.
• Time-to-Market: Klare Anforderungen, saubere Schnittstellen und frühe Prototypen-/Testphasen helfen, Iterationsschleifen zu verkürzen.
• Traceability und Digitalisierung: Seriennummern, Fertigungsdaten und Prüfergebnisse sind für Reklamationsbearbeitung und Prozessverbesserung wertvoll.
• Obsoleszenz und Lebenszyklus: Viele ECUs sind langfristig im Einsatz – Bauteilverfügbarkeit und Änderungsmanagement werden damit zu planbaren Faktoren.

Für unsere Kunden bedeutet das: Bereits in der Entwicklung sollte eine ECU so ausgelegt werden, dass sie später in der Elektronikfertigung stabil, prüfbar und wirtschaftlich herstellbar ist – inklusive definierter Teststrategie und dokumentierter Varianten-/Änderungsstände.

Im Kontext von Prototypen- und Serienprojekten ist häufig ein Zusammenspiel aus Entwicklung und Fertigung entscheidend; dazu passt ein Blick auf unseren Leistungsbereich Full Service EMS.
