ESD

Was bedeutet ESD?

ESD ist die Abkürzung für Electrostatic Discharge, auf Deutsch elektrostatische Entladung. Dabei wird eine elektrische Ladung schlagartig zwischen zwei unterschiedlich geladenen Objekten ausgeglichen – ähnlich wie ein kleiner „Blitz“ im Miniaturformat.

Im Alltag ist ESD bekannt, wenn beim Berühren einer Türklinke ein kurzer Funke überspringt. In der Elektronik kann eine solche Entladung deutlich kleiner und nicht spürbar sein – aber trotzdem ausreichen, um Bauteile zu schädigen.

Welche Bereiche betrifft ESD?

ESD ist ein physikalischer Effekt, der in der Elektronik gezielt beherrscht und verhindert werden muss. ESD-Schutzmaßnahmen sind deshalb ein fester Bestandteil in Entwicklung, Fertigung, Prüfung, Lagerung und Versand elektronischer Baugruppen.

• Elektronikfertigung / Montage: Schutz empfindlicher Bauteile (z. B. ICs, MOSFETs, Sensoren) vor unbemerkten Schädigungen.
• Test und Reparatur: Vermeidung zusätzlicher Fehler beim Handling von Baugruppen.
• Logistik und Verpackung: ESD-gerechtes Verpacken und Transportieren, damit Bauteile nicht schon vor dem Einbau geschädigt werden.
• Produktdesign: Ergänzende Schutzschaltungen (z. B. an Schnittstellen), damit das Endgerät robuste Alltagssituationen besser verträgt.

Wie entsteht ESD?

ESD entsteht häufig durch Reibung (z. B. Kleidung, Folien, Förderbänder) und trockene Luft. Dabei können sich Personen, Werkzeuge oder Materialien elektrostatisch aufladen. Beim Kontakt mit einem anders geladenen Teil kommt es zur Entladung – direkt in das Bauteil oder über Leiterbahnen und Anschluss-Pins.

In der Praxis bedeutet ESD-Schutz vor allem: Ladung gar nicht erst aufbauen lassen, Ladung kontrolliert ableiten und empfindliche Teile nur in einer dafür geeigneten Umgebung handhaben. Typische Maßnahmen sind:

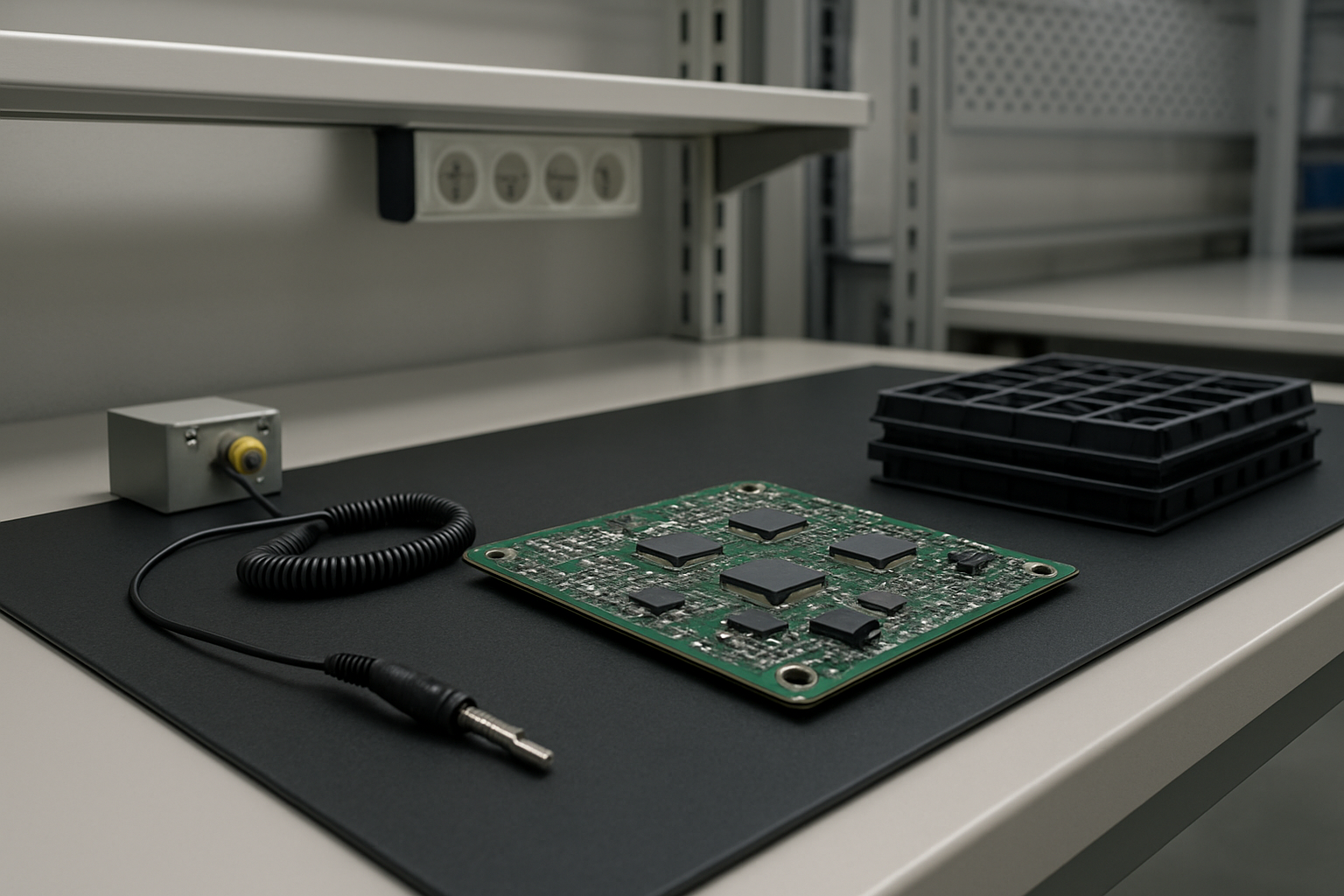

• ESD-Schutzzonen (EPA): definierte Bereiche mit geeigneten Arbeitsflächen und Regeln für Materialfluss und Handling.
• Erdung und Potenzialausgleich: z. B. Armbänder, Erdungsleitungen, ableitfähige Schuhe/Böden, damit sich keine gefährlichen Spannungen aufbauen.
• Geeignete Arbeitsmittel: ableitfähige Matten, ESD-gerechte Behälter, Verpackungen und Werkzeuge.
• Kontrolle und Schulung: regelmäßige Prüfungen (z. B. Erdungs-Checks) und klare Abläufe, damit Schutzmaßnahmen im Alltag zuverlässig wirken.

Ein wichtiger Punkt: ESD-Schäden können sofort zu Ausfällen führen, aber auch latent sein. Das heißt, ein Bauteil wird vorgeschädigt und fällt erst später im Feld aus – ein typisches Risiko für Zuverlässigkeit und Reklamationskosten.

Warum ist ESD für Unternehmen relevant?

ESD ist für Unternehmen relevant, weil es direkt die Qualität und Zuverlässigkeit elektronischer Produkte beeinflusst. Unbemerkte ESD-Ereignisse können Ausschuss, Nacharbeit, instabile Testergebnisse oder spätere Feldausfälle verursachen.

• Kosten: weniger Ausschuss und weniger schwer nachvollziehbare Fehlerbilder reduzieren Nacharbeits- und Reklamationsaufwand.
• Time-to-Market: stabile Prozesse vermeiden Verzögerungen durch Fehlersuche, zusätzliche Tests oder Serienstopps.
• Prozesssicherheit: standardisierte ESD-Regeln in Fertigung und Prüfung erhöhen die Reproduzierbarkeit – besonders bei empfindlichen Baugruppen.
• Skalierbarkeit: saubere ESD-Standards unterstützen den Übergang vom Prototyp zur Serie und eine zuverlässige Automatisierung.

Im Zusammenspiel mit durchgängiger Fertigungsdokumentation und Prüfkonzepten ist ESD-Schutz ein Baustein, um elektronische Baugruppen über längere Zeit stabil und wiederholbar herzustellen.
