Faradayscher Käfig

Was ist ein Faradayscher Käfig?

Ein Faradayscher Käfig ist eine leitfähige Abschirmung, die elektromagnetische Felder (EM-Felder) von einem Bereich fernhält oder deren Einfluss deutlich reduziert. Der Grundgedanke ist einfach: Ein geschlossener Leiter verteilt elektrische Ladungen so, dass das Feld im Inneren weitgehend abgeschwächt wird.

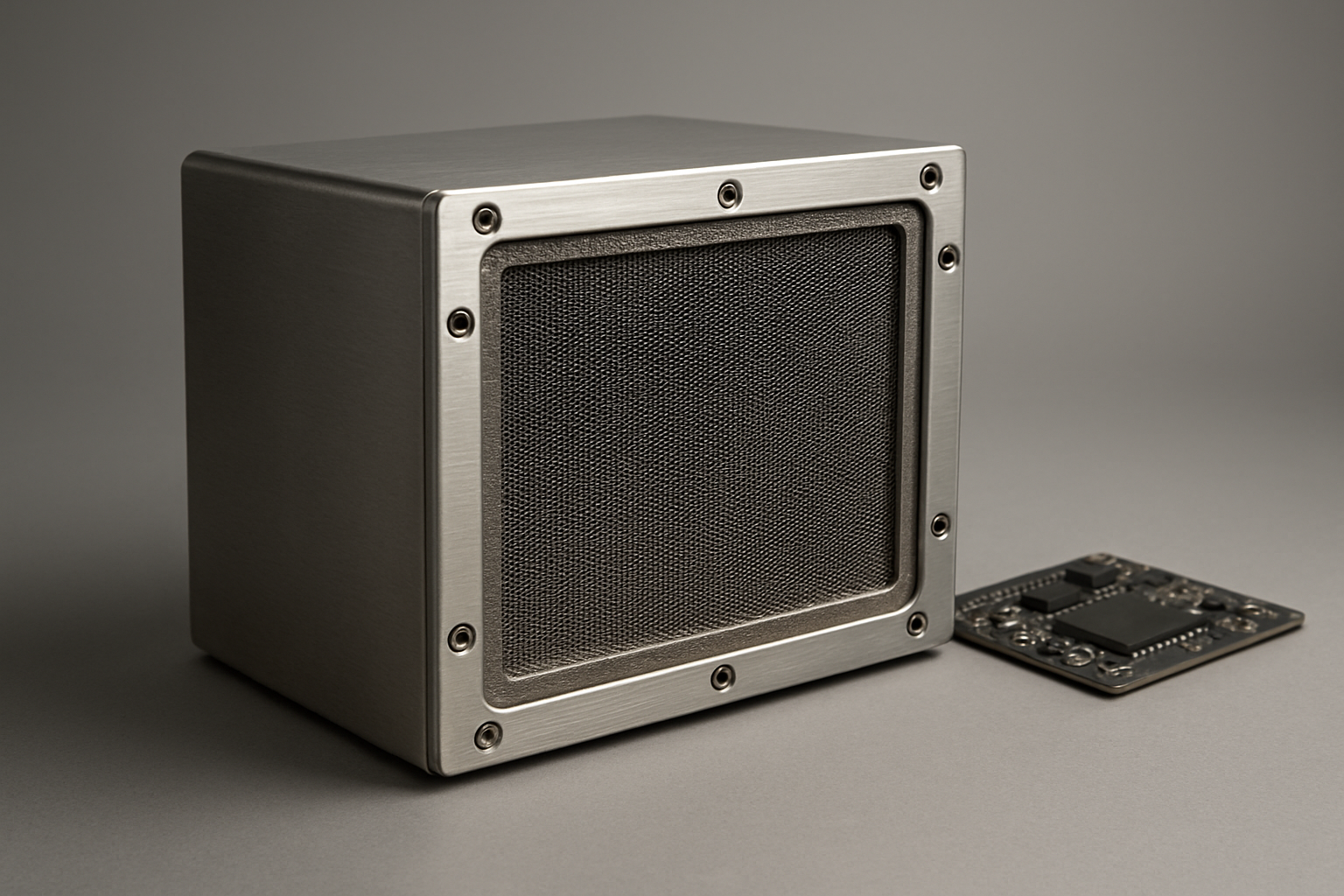

Anschaulich lässt sich das mit einer „metallischen Hülle“ vergleichen: Außen können elektromagnetische Einflüsse auftreten (z. B. Funk, Schaltstörungen, elektrische Entladungen), innen soll davon möglichst wenig ankommen. In der Praxis ist der Käfig oft kein perfekter, vollständig dichter Körper, sondern eine Konstruktion aus Blech, leitfähigen Gittern oder elektrisch verbundenen Gehäuseteilen.

Wofür wird ein Faradayscher Käfig eingesetzt?

In der Elektronikentwicklung und -fertigung begegnet einem der Faradaysche Käfig überall dort, wo Störeinflüsse beherrscht werden müssen oder wo sensible Signale verarbeitet werden:

• EMV/EMI-Umgebung: Reduktion von Ein- und Abstrahlung (z. B. bei Geräten mit Funkmodulen, Schaltnetzteilen oder schnellen Digital-Schnittstellen).
• Prüf- und Messumgebungen: Stabilere Messergebnisse, wenn externe Störer (Mobilfunk, WLAN, Industriefunk, Maschinen) ausgeblendet werden.
• Gehäuse- und Systemdesign: Abschirmgehäuse, geschirmte Gerätekammern, Abschirmhauben auf Baugruppen.
• Schutz kritischer Signale: Analoge Frontends, Sensorik, hochimpedante Messpfade oder Takt-/HF-Bereiche profitieren häufig von lokaler Abschirmung.

Wie funktioniert ein Faradayscher Käfig in der Praxis?

Damit eine Abschirmung in der Praxis wirksam ist, zählt weniger das „Prinzip im Lehrbuch“ als die Umsetzung im Detail. In elektronischen Produkten entsteht ein Faradayscher Käfig typischerweise durch ein Metallgehäuse oder durch leitfähige Schichten, die elektrisch gut miteinander verbunden sind.

Wichtige Praxisaspekte sind:

• Geschlossenheit und Kontaktierung: Spalte, nicht leitende Übergänge oder schlecht leitende Kontaktstellen wirken wie „Leckstellen“. Häufig sind leitfähige Dichtungen, EMV-Federn oder definierte Kontaktflächen notwendig.
• Öffnungen und Durchbrüche: Kabeldurchführungen, Lüftungsschlitze, Displays oder Steckverbinder sind typische Schwachstellen. Hier helfen z. B. Filter, geschirmte Stecker, Schirmanschlüsse und geeignete mechanische Auslegung.
• Frequenzabhängigkeit: Je höher die Frequenz, desto kritischer werden kleine Öffnungen und Leitungsführung. Was bei niederfrequenten Störungen ausreichend ist, kann bei HF (z. B. Funk) unzureichend sein.
• Massekonzept: Abschirmung und Bezugspotential (Masse/PE) müssen sinnvoll ins Gesamtkonzept passen. Eine Abschirmung „irgendwie“ anzuschließen kann Störungen im ungünstigen Fall sogar verlagern (z. B. über ungewollte Kopplungen).

In Projekten zeigt sich oft: Die beste Wirkung entsteht durch das Zusammenspiel aus Gehäuse, Leiterplattenlayout (z. B. Masseflächen, Rückstrompfade), Filtern und sauberer Kabel-/Stecker-Ausführung – nicht durch eine einzelne Maßnahme.

Warum ist ein Faradayscher Käfig für Unternehmen relevant?

Für Unternehmen ist der Faradaysche Käfig vor allem ein Hebel für Zuverlässigkeit und Planbarkeit im Produktlebenszyklus. Elektromagnetische Störungen sind eine häufige Ursache für schwer reproduzierbare Fehlerbilder (z. B. sporadische Resets, Kommunikationsabbrüche, Drift in Messwerten). Wirksame Abschirmung senkt dieses Risiko.

• Qualität und Robustheit: Weniger feldbedingte Ausfälle und stabilere Funktion in realen Umgebungen (Industrie, Maschinenraum, Schaltschrank).
• Time-to-Market: EMV-Probleme spät im Projekt verursachen oft Iterationsschleifen am Gehäuse, an der Verkabelung oder am Layout. Früh geplante Abschirmkonzepte reduzieren Nacharbeit.
• Kostenkontrolle: Gute Abschirmung ist nicht automatisch teuer, aber schlechte Abschirmung wird häufig teuer (zusätzliche Tests, Redesign, mechanische Änderungen, Filter-Nachrüstungen).
• Fertigungssicherheit: Klare Vorgaben zu Kontaktflächen, Drehmomenten, Dichtungen, Oberflächen und Montageabfolgen helfen, dass die Abschirmwirkung in Serie konstant erreicht wird.

Im Zusammenhang mit EMV-Fragen in Geräten und Baugruppen lohnt sich oft auch ein Blick auf das Gesamtbild aus Entwicklung, Layout und fertigungsgerechter Umsetzung – dazu finden sich weitere Informationen im Bereich Elektronikfertigung.
