JTAG

Was bedeutet JTAG?

JTAG ist eine standardisierte Debug- und Programmier-Schnittstelle für digitale Bausteine wie Microcontroller (MCUs) und FPGAs. Über wenige Signalleitungen kann ein externer Debugger oder Programmieradapter mit dem Baustein kommunizieren – zum Beispiel um Firmware zu laden, den Zustand des Chips auszulesen oder Fehler zu finden.

Vereinfacht gesagt ist JTAG eine Art „Wartungsanschluss“ direkt am Chip: Ohne das Gerät vollständig zu zerlegen oder spezielle Testsoftware über normale Schnittstellen zu benötigen, können Zustände geprüft und Funktionen gezielt angesteuert werden.

JTAG wird häufig auch für „Boundary-Scan“ genutzt. Dabei werden Ein- und Ausgänge von Bausteinen geprüft, um zum Beispiel Lötfehler, Unterbrechungen oder Kurzschlüsse auf der Leiterplatte zu erkennen – ohne dass die Schaltung bereits vollständig lauffähig sein muss.

Wofür wird JTAG eingesetzt?

Im Umfeld der Elektronikentwicklung und Elektronikfertigung wird JTAG typischerweise in diesen Bereichen eingesetzt:

• Programmierung von MCUs und FPGAs (z. B. Erstprogrammierung oder Re-Programmierung im Prozess)
• Debugging in der Entwicklung (Breakpoints setzen, Register lesen, Schritt-für-Schritt-Ausführung)
• Boundary-Scan-Tests zur elektrischen Prüfung von Verbindungen auf der Leiterplatte
• Inbetriebnahme und Fehlersuche an Prototypen oder Vorserien
• Service/Analyse bei Rückläufern (z. B. Auslesen von Zuständen, Reflash im Reparaturprozess)

Damit ist JTAG ein übergreifendes Werkzeug: Es hilft sowohl bei der schnellen Fehlerklärung in der Entwicklung als auch bei der zuverlässigen Prüfung und Programmierung in der Serie.

Wie funktioniert JTAG in der Praxis?

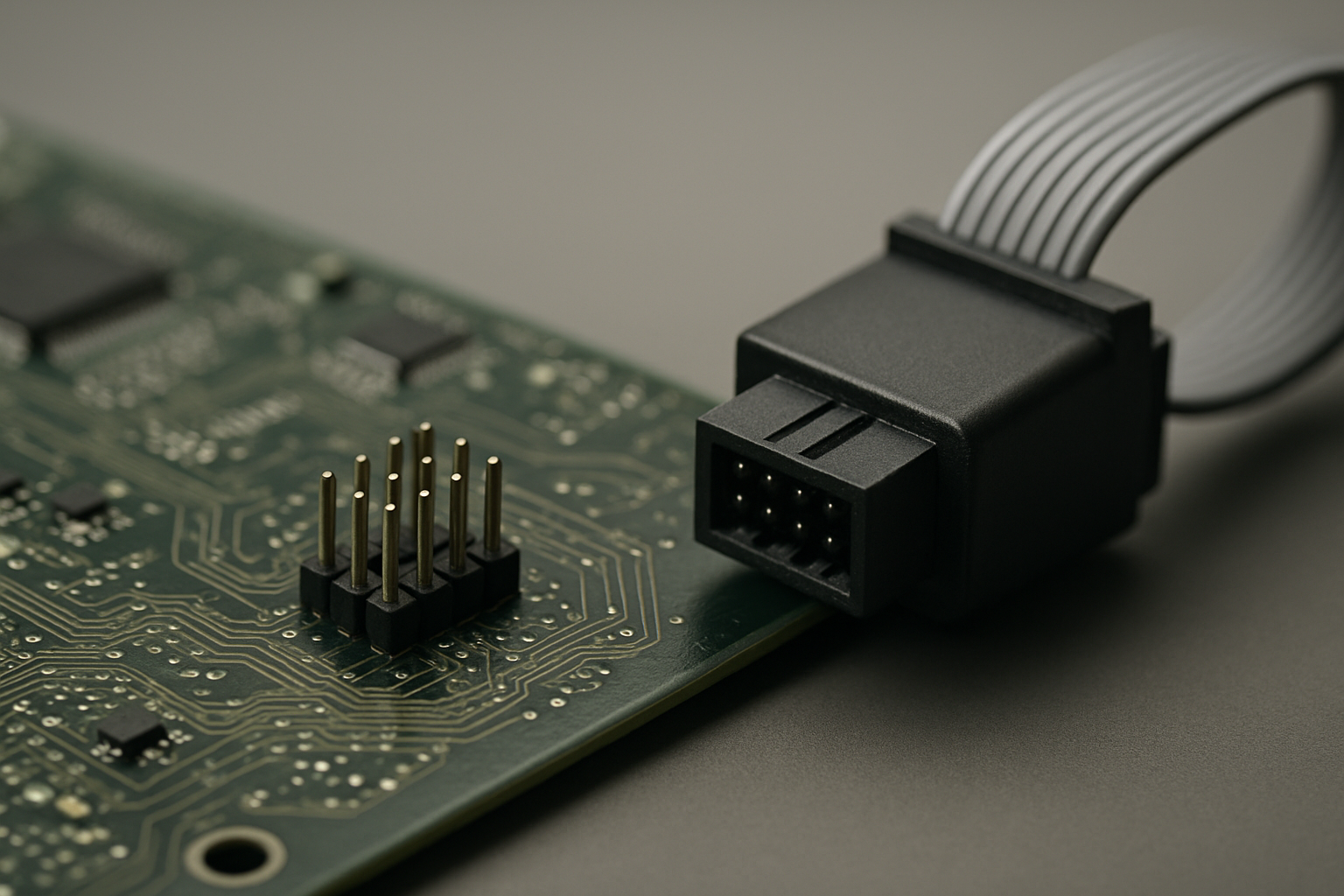

Damit JTAG genutzt werden kann, braucht es auf der Baugruppe einen definierten Zugang – meist als kleine Stiftleiste, Testpads oder ein spezieller Programmierstecker. Darüber wird ein Programmiergerät oder Debugger angeschlossen.

In der Praxis laufen häufig diese Schritte ab:

• Anschluss des Programmier-/Debug-Adapters an die JTAG-Pins (oft über einen Adapter oder ein Test-Interface im Prüffeld)
• Identifikation der Bausteine in der JTAG-Kette (besonders relevant, wenn mehrere Bausteine hintereinander geschaltet sind)
• Aktion je nach Ziel: Firmware flashen, FPGA konfigurieren, Boundary-Scan ausführen oder Debugging starten
• Protokollierung der Ergebnisse (z. B. für Traceability und Qualitätsnachweise)

Wichtig ist: JTAG ist nicht „automatisch vorhanden“, nur weil ein MCU/FPGA JTAG unterstützt. In Layout und Fertigung müssen Zugänglichkeit, Signalqualität und Prozessschritte (z. B. wann programmiert wird) von Anfang an mitgedacht werden.

Warum ist JTAG für Unternehmen relevant?

JTAG ist für Unternehmen vor allem deshalb relevant, weil es direkt auf Qualität, Time-to-Market und Prozesskosten einzahlt:

• Schnellere Entwicklung und kürzere Fehlersuche: Wenn sich Fehler am Prototyp gezielt eingrenzen lassen, sinken Iterationsschleifen und Entwicklungszeiten.
• Höhere Zuverlässigkeit in der Fertigung: Boundary-Scan kann Verbindungsfehler aufdecken, bevor komplexe Funktionstests starten – das reduziert Ausschuss und Nacharbeit.
• Planbare Programmierprozesse: Serienprogrammierung (inkl. Verifikation) lässt sich standardisieren und in Prüf- und Fertigungslinien integrieren.
• Bessere Nachvollziehbarkeit: Programmier- und Testergebnisse können dokumentiert werden, was Qualitätsanforderungen und Audits unterstützt.
• Weniger Risiko bei Änderungen: Firmware-Updates, Variantenmanagement oder Re-Programmierung im Service werden einfacher, wenn die Schnittstelle sauber vorgesehen ist.

Für Einkauf und Projektleitung bedeutet das praktisch: Wird JTAG früh im Projekt berücksichtigt (Zugänglichkeit, Testkonzept, Programmierstrategie), lassen sich spätere Zusatzaufwände vermeiden – etwa durch nachträgliche Layoutänderungen, aufwendige Sonderadapter oder instabile Programmierprozesse.
