Quarz / Quarzoszillator

Was ist ein Quarz / Quarzoszillator?

Ein Quarz (oft auch „Quarzresonator“) und ein Quarzoszillator sind Bauteile, die in Elektronik als Taktgeber dienen. Sie erzeugen ein sehr gleichmäßiges, wiederholbares Signal – vergleichbar mit dem „Metronom“ in der Musik, das das Tempo vorgibt.

Im Kern sorgt ein Quarz dafür, dass ein Gerät „weiß“, wann der nächste Schritt im Ablauf dran ist. Ohne einen definierten Takt laufen digitale Schaltungen nicht zuverlässig zusammen, Datenübertragung driftet, und Messwerte können ungenau werden.

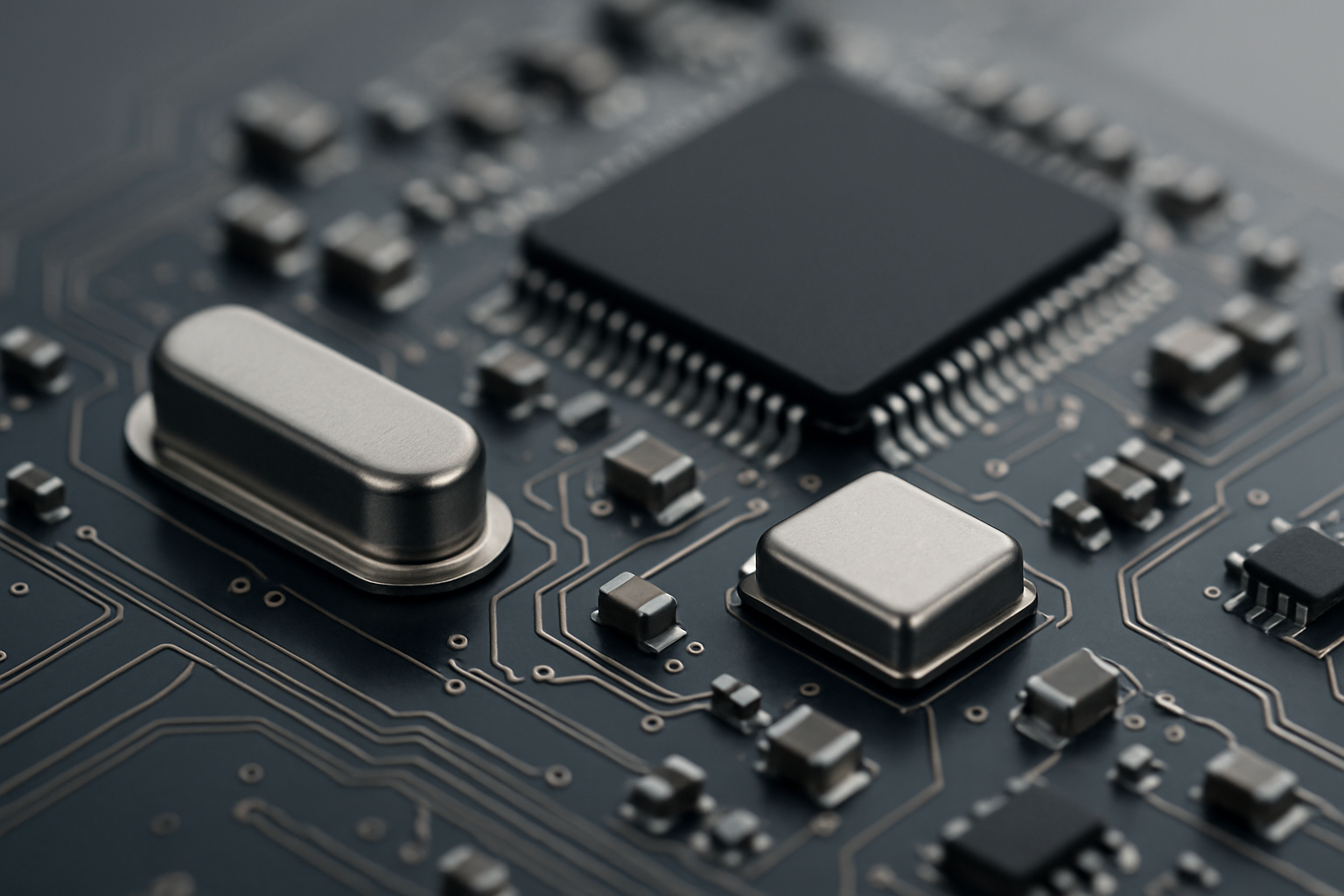

Wichtig ist die Unterscheidung: Der Quarz ist das schwingende Element (der Resonator). Ein Quarzoszillator ist meist ein fertiges Bauteil/Modul, das Quarz und die nötige Elektronik zur Erzeugung eines sauberen Takts bereits enthält.

Wofür wird ein Quarz / Quarzoszillator eingesetzt?

Quarze und Quarzoszillatoren kommen überall dort zum Einsatz, wo präzise Zeit- und Frequenzvorgaben benötigt werden. Typische Anwendungen in der Elektronikentwicklung und -fertigung sind:

• Mikrocontroller- und Prozessor-Takte in Steuerungen, Gateways oder Embedded-Systemen
• Kommunikationsschnittstellen wie USB, Ethernet, CAN, UART oder Funkmodule, bei denen Frequenzgenauigkeit entscheidend ist
• Echtzeituhren (RTC), z. B. mit 32,768 kHz („Uhrenquarz“) für Zeitstempel und Logging
• Mess- und Sensorelektronik, wenn Abtastung und Zeitbasis stabil sein müssen
• Audio/Video- und Taktverteilung in Systemen, die synchron arbeiten müssen

Je nach Einsatzfall zählt entweder maximale Genauigkeit, geringe Abweichung über Temperatur, niedriger Stromverbrauch oder ein robustes Startverhalten beim Einschalten.

Wie funktioniert ein Quarz / Quarzoszillator?

Ein Quarz nutzt den piezoelektrischen Effekt: Das Material beginnt bei elektrischer Anregung mechanisch zu schwingen. Diese Schwingung hat – ähnlich wie bei einer Stimmgabel – eine sehr definierte Eigenfrequenz. In einer Schaltung wird diese Eigenschaft genutzt, um ein stabiles Taktsignal zu erzeugen.

In der Praxis gibt es mehrere typische Varianten:

• Quarz + Oszillatorschaltung im IC: Viele Mikrocontroller können direkt mit einem Quarz betrieben werden. Zwei kleine Lastkondensatoren (und Layout-Regeln) bestimmen dann maßgeblich, wie stabil und „sauber“ der Takt läuft.
• Oszillator-Modul: Ein Quarzoszillator liefert ein fertiges Taktsignal (z. B. CMOS/TTL). Das vereinfacht Integration und reduziert Abhängigkeiten vom Layout, kostet aber meist mehr Bauraum und Stückpreis.
• Temperaturkompensierte Oszillatoren (TCXO) / Ofenquarze (OCXO): Für hohe Frequenzstabilität, z. B. in anspruchsvoller Kommunikation oder Messtechnik.

Für die Fertigung und Serienqualität ist relevant: Quarz/Oszillator sind zwar kleine Bauteile, wirken aber systemweit. Abweichungen können sich als sporadische Kommunikationsfehler, Timing-Probleme oder nicht reproduzierbare Ausfälle („Flaky Bugs“) zeigen. Deshalb achten wir bereits in Entwicklung und Layout auf passende Bauteilauswahl, korrekte Lastkapazität, Platzierung nahe am IC, kurze Leitungen und eine saubere Masseführung.

Warum ist ein Quarz / Quarzoszillator für Unternehmen relevant?

Für Unternehmen ist der Taktgeber ein unscheinbarer, aber zentraler Baustein – mit direkten Auswirkungen auf Qualität, Zuverlässigkeit, Kosten und Time-to-Market:

• Zuverlässigkeit & Feldstabilität: Ein stabiler Takt reduziert Kommunikations- und Timingfehler, die sonst erst im Betrieb auffallen können.
• Qualität in der Serie: Saubere Spezifikationen (Frequenzgenauigkeit, Temperaturbereich, Alterung) und ein robustes Design vermeiden Streuungen zwischen Geräten.
• Kosten & Verfügbarkeit: Die Wahl zwischen Quarz und Oszillator beeinflusst Stückkosten, Bauraum und Beschaffungsrisiken. Gerade bei Serienprojekten ist eine frühzeitige Bauteilstrategie wichtig.
• Time-to-Market: Ein „unkritischer“ Taktaufbau, der gut zu Layout und Teststrategie passt, verkürzt Debugging und reduziert Iterationen.
• Testbarkeit: In der Produktion ist es hilfreich, wenn Takte messbar/prüfbar sind (z. B. definierte Testpunkte oder klare Diagnosemöglichkeiten), um Fehler schnell einzugrenzen.

Gerade bei digitalisierten Produkten, IoT-Geräten oder automatisierten Anlagen entscheidet ein stabiler Takt mit darüber, ob Systeme dauerhaft synchron laufen und Daten korrekt übertragen werden.

Im Kontext der Elektronikentwicklung betrachten wir Quarz und Quarzoszillator deshalb nicht nur als „Kleinteil“, sondern als Teil des Gesamtkonzepts aus Schaltung, Layout, EMV und späterer Serienfertigung.
