RJ

Was bedeutet RJ?

RJ steht für Registered Jack und bezeichnet eine normierte Steckverbinderfamilie für Telekommunikations- und Netzwerkanwendungen. Die Normierung sorgt dafür, dass Stecker, Buchsen und deren Belegung nach definierten Regeln ausgeführt werden können.

Im Unternehmensalltag wird „RJ“ oft als Sammelbegriff für modulare Steckverbinder verwendet, wie sie z. B. an Patchkabeln, Netzwerkdosen oder Geräten mit Ethernet- oder Telefonanschluss zu finden sind. Wichtig ist dabei: Der Begriff wird in der Praxis nicht immer trennscharf genutzt – entscheidend sind am Ende die tatsächlich geforderte Ausführung (Mechanik) und die elektrische Belegung.

Wofür werden RJ-Steckverbinder eingesetzt?

RJ-Steckverbinder kommen überall dort zum Einsatz, wo Signale für Kommunikation und Daten zuverlässig übertragen werden müssen. Typische Anwendungsfelder sind:

• Netzwerke (LAN/Ethernet) in Industrie, Gebäudeinfrastruktur und IT-Umgebungen
• Telekommunikation, z. B. für analoge oder digitale Telefonie in Geräten und Installationen
• Service- und Diagnoseanschlüsse an Maschinen, Steuerungen oder Gateways (z. B. für Inbetriebnahme/Updates)
• Verbindung zwischen Elektronikbaugruppen und externen Kabeln, z. B. im Schaltschrank oder im Gerät

In der Elektronikfertigung betrifft RJ sowohl das Geräte-Design (Positionierung, mechanische Stabilität, EMV-Aspekte) als auch die Montage (z. B. THT-/SMT-Ausführung, Lötprozess, mechanische Fixierung).

Wie funktioniert eine RJ-Steckverbindung?

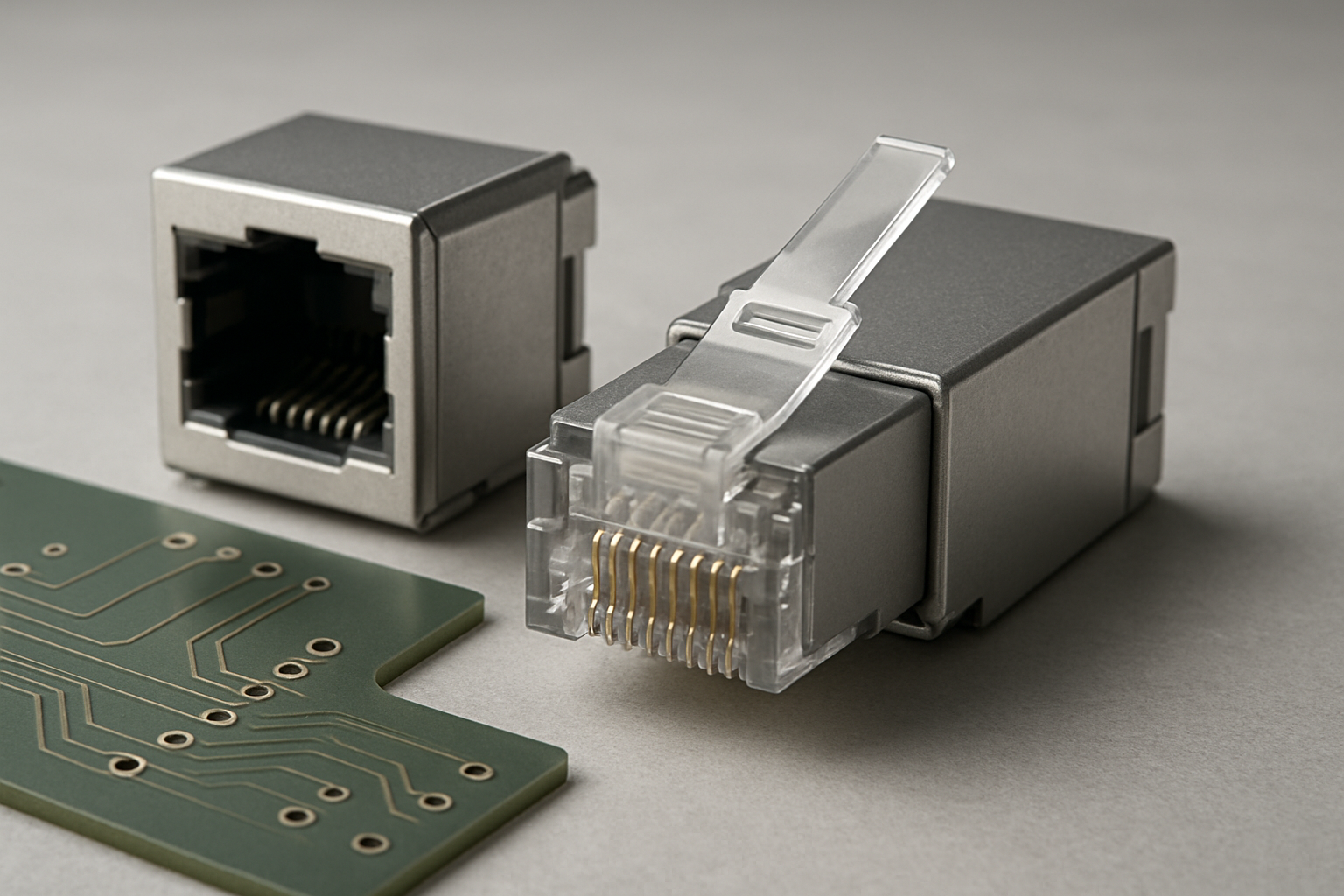

RJ-Steckverbindungen basieren meist auf einem modularen Prinzip: Ein Stecker rastet in eine passende Buchse ein und stellt mehrere elektrische Kontakte gleichzeitig her. Die Buchse kann direkt auf einer Leiterplatte sitzen oder als Teil einer Gehäuse-/Frontplattenlösung ausgeführt sein.

Für die Praxis in Entwicklung und Beschaffung sind vor allem vier Punkte relevant:

• Mechanische Ausführung: Passt der Stecker/Buchse mechanisch (Bauform, Verriegelung, Schirmung, Einbaulage, Steckzyklen)?
• Kontaktierung und Belegung: Welche Kontakte werden genutzt, wie ist die Pinbelegung definiert, und ist sie mit der Systemanforderung kompatibel?
• Elektrische Eigenschaften: Je nach Anwendung spielen Signalqualität, Übersprechen, Schirmung und EMV-Verhalten eine Rolle – insbesondere bei schnellen Datenverbindungen.
• Fertigungs- und Prüfkonzept: RJ-Buchsen müssen prozesssicher gelötet und mechanisch robust angebunden werden; zusätzlich ist eine passende elektrische Prüfung (z. B. Durchgang, Verdrahtung, ggf. Netzwerktests) einzuplanen.

Anschaulich lässt sich RJ mit einer „standardisierten Andockstelle“ vergleichen: Wenn die Andockstelle eindeutig definiert ist, können Kabel, Geräte und Infrastruktur schneller und mit geringerem Risiko kombiniert werden.

Warum sind RJ-Steckverbindungen für Unternehmen relevant?

RJ ist weniger „ein einzelnes Bauteil“ als vielmehr ein Baustein für Planbarkeit und Kompatibilität in Produkten. Daraus ergeben sich betriebliche Auswirkungen:

• Zuverlässigkeit & Qualität: Standardisierte Schnittstellen reduzieren Fehlverkabelung und steigern die Austauschbarkeit – vorausgesetzt, Spezifikation und Belegung sind sauber definiert.
• Kosten: Verbreitete, standardnahe Komponenten sind oft gut verfügbar und erleichtern Materialmanagement sowie Second-Source-Strategien. Gleichzeitig können Schirmungs- oder Industrievarianten höhere Stückkosten verursachen, dafür aber Ausfälle vermeiden.
• Time-to-Market: Wenn Schnittstellen standardisiert sind, lassen sich Systemtests, Inbetriebnahme und Serviceprozesse typischerweise schneller aufsetzen.
• Fertigungssicherheit: Eine RJ-Buchse kann mechanisch stark belastet werden (Stecken/Ziehen). Das muss im Layout, in der Bauteilauswahl und in der Prozessführung berücksichtigt werden, um Reklamationen zu vermeiden.

Entscheidend ist daher, RJ-Anforderungen nicht nur „als Stecker“ zu sehen, sondern als Teil der Gesamtanforderung an Schnittstellen, Robustheit und Prüfstrategie.

Wer RJ-Steckverbinder in einem Produkt einsetzt, profitiert meist dann am stärksten, wenn Schnittstelle, Layout, Fertigungsprozess und Prüfumfang gemeinsam betrachtet werden – dazu finden sich passende Grundlagen auch im Überblick zur Elektronikentwicklung.
