RS485

Was bedeutet RS485?

RS485 (häufig auch als „EIA-485“ bezeichnet) ist eine elektrische Schnittstelle für serielle Datenübertragung. Im Kern beschreibt RS485, wie Signale über eine Leitung übertragen werden – nicht, welches Kommunikationsprotokoll darüber läuft.

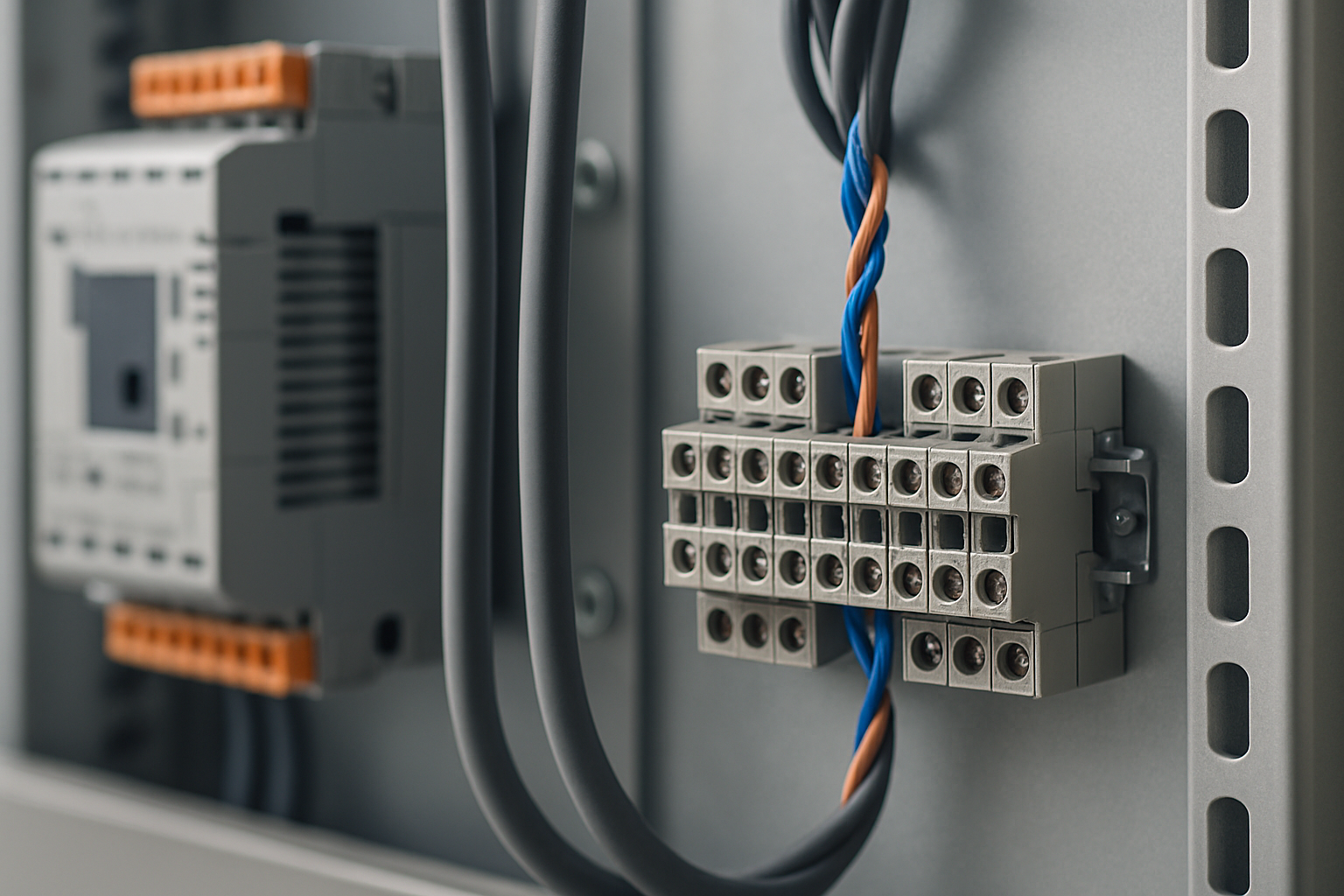

Typisch ist die Nutzung einer differenziellen Übertragung über ein verdrilltes Adernpaar: Statt „Signal gegen Masse“ werden zwei gegenläufige Signale ausgewertet. Das macht RS485 deutlich unempfindlicher gegenüber Störungen, wie sie in Maschinen, Schaltschränken oder längeren Kabelwegen auftreten.

Ein einfacher Vergleich: Während eine empfindliche „Einzelstimme“ in lauter Umgebung schnell untergeht, nutzt RS485 zwei gegensätzliche „Stimmen“, deren Unterschied klar erkennbar bleibt – auch wenn rundherum viel „Lärm“ (EMV-Störungen) vorhanden ist.

Wofür wird RS485 eingesetzt?

RS485 wird eingesetzt, wenn eine zuverlässige serielle Kommunikation über größere Entfernungen oder in elektrisch rauer Umgebung benötigt wird – oft mit mehreren Teilnehmern an einer Leitung.

• Industrieautomation: Anbindung von Sensoren, Aktoren, Frequenzumrichtern oder Bedieneinheiten
• Gebäude- und Energietechnik: Zähler, Regler, Wechselrichter, dezentrale I/O
• Maschinen- und Anlagenbau: Kommunikation zwischen Steuerungen und Subsystemen
• Test- und Prüftechnik: robuste Punkt-zu-Punkt- oder Bus-Verbindungen auf dem Prüfstand

In der Praxis wird RS485 häufig als physikalische Basis für Protokolle wie Modbus RTU genutzt. Für Einkauf und Projektleitung ist wichtig: RS485 ist die „Leitungsebene“, das Protokoll legt die „Sprache“ fest.

Wie funktioniert RS485 in der Praxis?

In typischen Anwendungen sind mehrere Geräte über ein verdrilltes Adernpaar verbunden (Bus-Topologie). Die wichtigsten Praxispunkte sind:

• Differenzielle Signale: Der Empfänger wertet die Spannungsdifferenz zwischen zwei Leitungen aus, wodurch Gleichtaktstörungen weitgehend unterdrückt werden.
• Mehrpunktfähigkeit: Mehrere Teilnehmer können an einer Leitung hängen; üblich ist ein „Master/Slave“- oder „Client/Server“-Prinzip auf Protokollebene.
• Leitungsabschluss (Termination): An den Bus-Enden werden Abschlusswiderstände eingesetzt, um Reflexionen zu reduzieren – relevant für stabile Kommunikation, besonders bei längeren Leitungen und höheren Datenraten.
• Biasing/Failsafe: Definierte Pegel im Ruhezustand vermeiden „schwebende“ Signale, was Fehltelegramme reduzieren kann.
• Half-Duplex ist häufig: Viele RS485-Netze nutzen eine gemeinsame Leitung für Senden und Empfangen (Umschalten der Treiber). Das spart Adern, verlangt aber sauberes Timing in Firmware/Protokoll.

Für uns in Entwicklung und Fertigung bedeutet RS485 meist: passender Transceiver in der Schaltung, EMV-gerechtes Leiterplattenlayout, passende Steckverbinder/Kabelkonzepte sowie ein definierter Inbetriebnahme- und Testumfang (z. B. Funktionstest der Schnittstelle in der Serienprüfung).

Warum ist RS485 für Unternehmen relevant?

RS485 ist nicht nur „ein Anschluss“, sondern beeinflusst Qualität, Zuverlässigkeit und Aufwand über den gesamten Produktlebenszyklus:

• Zuverlässigkeit im Feld: Die hohe Störfestigkeit senkt das Risiko sporadischer Kommunikationsfehler – ein wichtiger Hebel für Servicekosten und Anlagenverfügbarkeit.
• Kalkulierbare Systemkosten: RS485 ist in vielen Anwendungen kosteneffizient, weil einfache Kabeltechnik genutzt werden kann und keine komplexe Infrastruktur erforderlich ist.
• Time-to-Market: Bewährte Bausteine und etablierte Protokolle beschleunigen die Umsetzung, wenn Anforderungen klar definiert sind (Topologie, Länge, Teilnehmerzahl, Datenrate).
• Qualität in Serie: Saubere Spezifikation (z. B. Abschluss, Schirmung, Erdungskonzept) erleichtert reproduzierbare Fertigung und automatisierbare Tests.

In Projekten lohnt sich früh die Klärung, ob wirklich RS485 benötigt wird (Entfernung/EMV/Topologie) oder ob eine andere Schnittstelle geeigneter ist. Diese Entscheidung wirkt sich direkt auf Hardware-Design, Software-Aufwand, Prüfkonzept und Dokumentation aus.

Im Kontext vernetzter Geräte spielt die Schnittstellenwahl eine zentrale Rolle – mehr Einordnung dazu findet sich auch im Bereich Elektronikentwicklung.
