SATA

Was bedeutet SATA?

SATA steht für Serial ATA (Serial Advanced Technology Attachment) und bezeichnet eine standardisierte Schnittstelle, über die Massenspeicher wie HDDs (Festplatten) und SSDs an ein System angeschlossen werden. SATA umfasst dabei sowohl die elektrische/physikalische Verbindung (Stecker, Kabel) als auch das Protokoll für die Datenübertragung.

Vereinfacht gesagt: SATA ist die „Daten- und Strom-Anschlussnorm“, mit der ein Laufwerk zuverlässig mit einem Mainboard, einem Industrie-PC oder einer Controller-Elektronik kommuniziert.

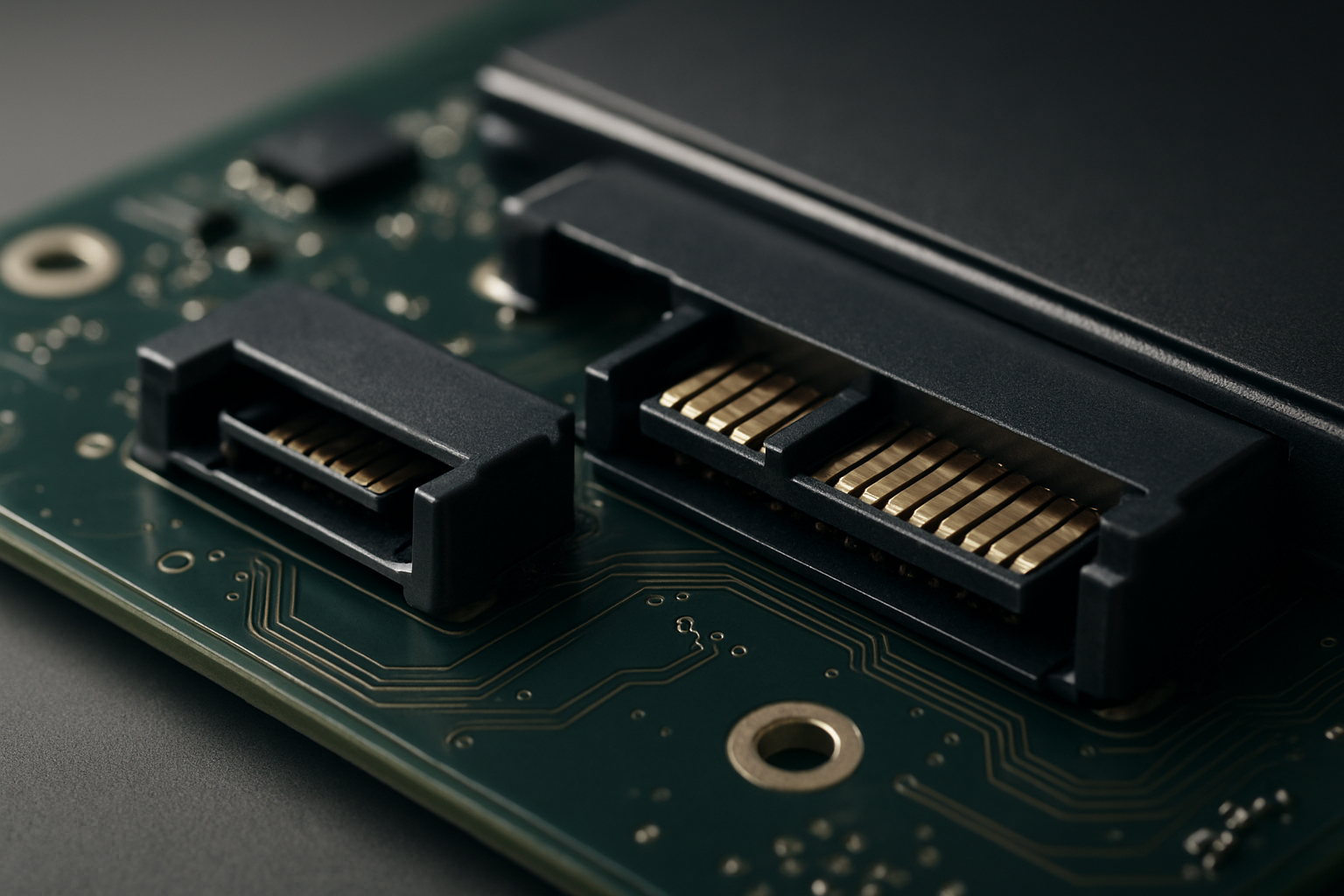

• SATA-Datenanschluss: Überträgt die Nutzdaten seriell (Bit für Bit).
• SATA-Stromanschluss: Versorgt das Laufwerk mit Energie (in der Regel über das Netzteil bzw. die Stromverteilung im Gerät).

Wofür wird SATA eingesetzt?

SATA wird überall dort eingesetzt, wo lokale Massenspeicher im Gerät verbaut sind. Typische Einsatzfelder in Industrie- und Elektronikprojekten sind:

• Industrie-PCs und Embedded-Systeme mit lokaler SSD/HDD für Betriebssystem, Datenlogging oder Applikationen
• Gateways (z. B. zur Datenerfassung), bei denen Mess- oder Prozessdaten zwischengespeichert werden
• Prüf- und Testsysteme, die Messergebnisse lokal ablegen oder große Datenmengen puffern
• Controller- und Steuergeräte mit Service-, Diagnose- oder Update-Partition

In der Praxis wird SATA häufig in klassischen 2,5-Zoll-SSDs/HDDs oder als SATA-basierte Bauform (z. B. über Adapterlösungen) eingesetzt, wenn ein robustes, etabliertes Interface benötigt wird.

Wie funktioniert SATA in der Praxis?

Im Gerät gibt es typischerweise eine Host-Seite (z. B. Mainboard/CPU-Plattform oder Controller) und eine Device-Seite (das Laufwerk). Über ein SATA-Datenkabel bzw. eine entsprechende Leiterplatten-/Steckverbinderlösung werden die Signale geführt; zusätzlich wird das Laufwerk über die Stromversorgung gespeist.

Für die Produktpraxis sind vor allem diese Punkte relevant:

• Mechanik & Einbau: Steckerqualität, Kabelwege, Zugentlastung und Vibrationsumgebung beeinflussen die Betriebssicherheit.
• Signalintegrität: Datenraten und Leitungslängen erfordern saubere Layout- und EMV-Auslegung (z. B. Impedanzführung, Massebezug, Abschirmung).
• Systemverhalten: Bootzeiten, Wiederanlauf nach Spannungsunterbrechung sowie Fehlerfälle (z. B. Laufwerk nicht erkannt) müssen im Gesamtsystem betrachtet werden.
• Fertigung & Test: Steckverbinder, Kabelkonfektion, Montage und End-of-Line-Tests müssen so ausgelegt sein, dass Kontaktprobleme früh erkannt werden.

Ein hilfreicher Vergleich: SATA ist wie eine genormte „Docking-Verbindung“ zwischen Computer/Steuerung und Speicher – je sauberer die mechanische Ausführung und je stabiler die elektrische Umgebung, desto zuverlässiger läuft das Gesamtsystem.

Warum ist SATA für Unternehmen relevant?

SATA ist aus Unternehmenssicht vor allem dann relevant, wenn Produkte lokale Datenspeicherung benötigen oder wenn in bestehenden Plattformen (Industrie-PC, Mainboard, Standard-Backplane) bereits SATA vorgesehen ist. Die wichtigsten Auswirkungen betreffen:

• Zuverlässigkeit: Kontaktqualität, Schock/Vibration und Temperaturbereich entscheiden oft stärker über Ausfälle als die Schnittstelle selbst.
• Qualität & Prüfbarkeit: Ein klar definierter Standard erleichtert Spezifikation, Beschaffung und reproduzierbare Endprüfung.
• Kosten: SATA ist weit verbreitet, Komponenten sind typischerweise gut verfügbar; gleichzeitig müssen Folgekosten durch Ausfälle (z. B. lockere Steckverbindungen) vermieden werden.
• Time-to-Market: Ein etablierter Standard reduziert Integrationsrisiken, sofern Mechanik, EMV und Systemtests früh berücksichtigt werden.
• Lifecycle- und Obsoleszenz-Themen: Bei Serienprodukten ist die langfristige Verfügbarkeit von Laufwerken/Steckverbindern sowie die Qualifizierung von Alternativen ein planbarer Faktor.

Wer SATA in einem Seriengerät einsetzt, profitiert also von Standardisierung – muss aber die „unspektakulären“ Details (Einbau, Leitungskonzept, Tests) konsequent mitplanen, um Feldprobleme und unnötige Servicekosten zu vermeiden.

Im Kontext der Elektronikentwicklung betrachten wir SATA daher nicht nur als Steckerstandard, sondern als Teil des Gesamtsystems aus Mechanik, Layout/EMV, Fertigungsprozess und Prüfumfang.
