Schnittstellenkarte

Was ist eine Schnittstellenkarte?

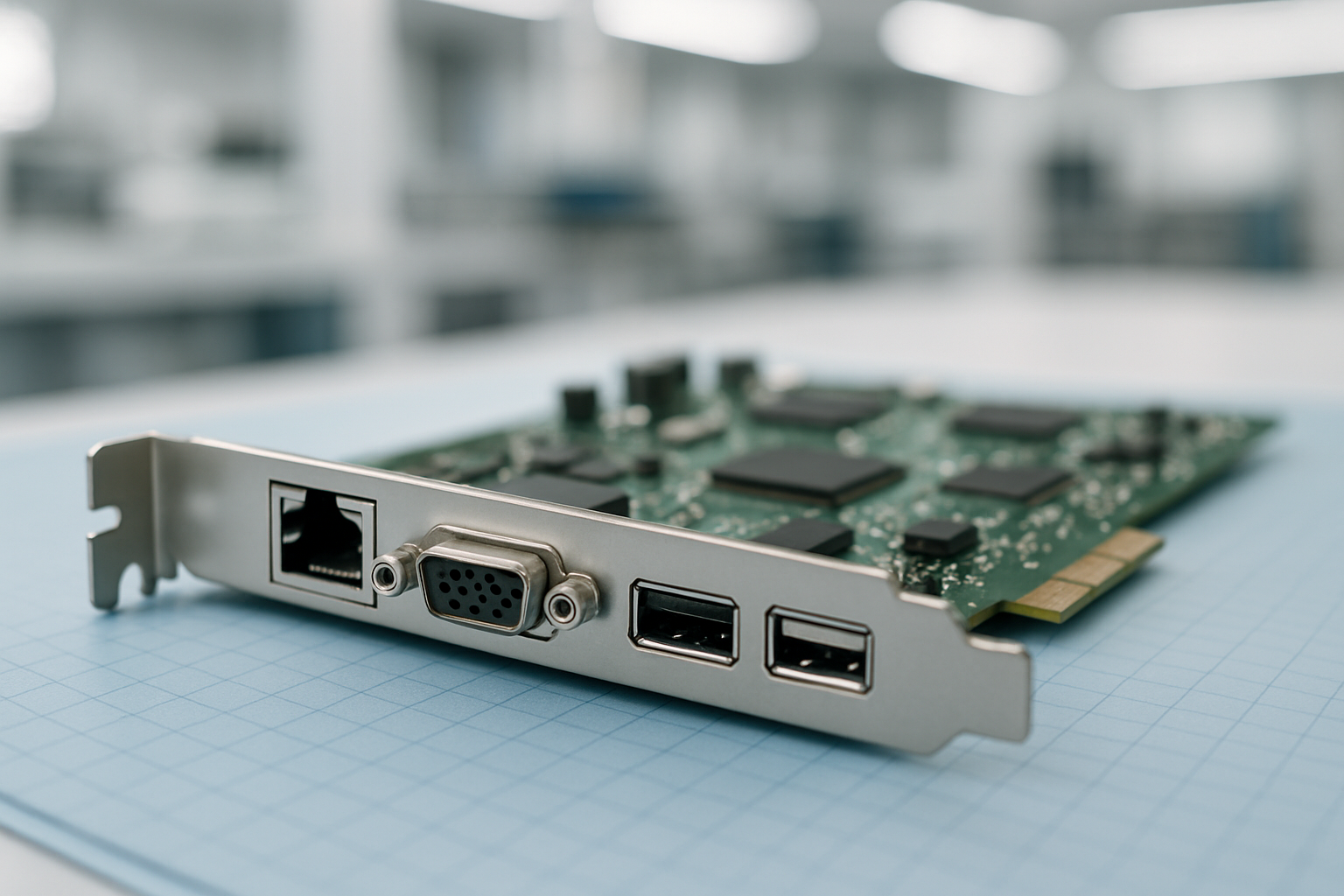

Eine Schnittstellenkarte ist eine Erweiterungskarte, die einem Gerät oder System zusätzliche Anschlüsse (Schnittstellen) zur Verfügung stellt. Typisch ist der Einsatz in Industrie-PCs, Prüfsystemen oder Embedded-Plattformen, wenn zusätzliche Ports für Kommunikation, Sensorik oder Peripherie benötigt werden.

Vereinfacht gesagt funktioniert eine Schnittstellenkarte wie ein „Adapter im Kartenformat“: Sie wird in einen Steckplatz eingesetzt und stellt danach weitere Verbindungen nach außen bereit – zum Beispiel zusätzliche Netzwerkanschlüsse, serielle Ports oder Feldbus-Schnittstellen.

In welchen Bereichen kommen Schnittstellenkarten zum Einsatz?

Schnittstellenkarten werden überall dort genutzt, wo Systeme modular erweitert oder an unterschiedliche Einsatzumgebungen angepasst werden müssen. Häufige Anwendungsfelder sind:

• Industrieautomation: Anbindung von Maschinen, Sensoren und Aktoren über Feldbusse oder industrielle Ethernet-Varianten.
• Prüf- und Testsysteme: Zusätzliche Ein-/Ausgänge oder Kommunikationsports für Prüfadapter und Messgeräte.
• Embedded- und Edge-Systeme: Nachrüstung um Schnittstellen für Datenlogger, Gateways oder HMI-Komponenten.
• Kommunikations- und Netzwerktechnik: Erweiterung um zusätzliche LAN-Ports, Glasfaser-Interfaces oder spezialisierte Protokolle.

In der Elektronikfertigung und beim Gerätebau (Box-Build) ist relevant, dass Schnittstellenkarten nicht nur elektrisch passen müssen, sondern auch mechanisch (Bauform, Einbauraum, Befestigung) und thermisch (Abwärme, Luftführung) in das Gesamtsystem integriert werden.

Wie funktioniert eine Schnittstellenkarte?

In der Praxis wird eine Schnittstellenkarte in einen dafür vorgesehenen Steckplatz des Basissystems eingesetzt (z. B. PCIe bei Industrie-PCs oder ein kundenspezifischer Board-to-Board-Steckverbinder bei Embedded-Systemen). Auf der Karte sitzt die Elektronik, die die gewünschte Schnittstelle bereitstellt – oft bestehend aus Controller/Transceiver, Schutzbeschaltungen und den eigentlichen Buchsen bzw. Anschlussklemmen.

Wichtige Punkte, die im Projekt typischerweise geklärt werden:

• Elektrische Kompatibilität: Pegel, Datenraten, EMV-Verhalten, ESD-Schutz, Isolation (z. B. bei industriellen Signalen).
• Mechanik: Steckertypen, Frontplatten/Blenden, Kabelführung, Zugentlastung.
• Software/Treiber: Treiberverfügbarkeit, Betriebssystemfreigaben, Firmware-Updates und langfristige Wartbarkeit.
• Fertigung und Test: Prüfbarkeit der Karte (z. B. ICT/Funktionstest), Serienreife und reproduzierbare Montage.

Bei kundenspezifischen Schnittstellenkarten kommt zusätzlich die Abstimmung der Spezifikation hinzu: Welche Anschlüsse werden wirklich benötigt, welche Reserven sind sinnvoll, und welche Anforderungen gibt es an Lebensdauer, Umgebungseinflüsse oder Zulassungen.

Warum sind Schnittstellenkarten für Unternehmen relevant?

Für Unternehmen sind Schnittstellenkarten vor allem dann relevant, wenn Systeme flexibel bleiben sollen und Änderungen an Anschlüssen nicht jedes Mal ein komplettes Redesign auslösen dürfen. Daraus ergeben sich typische Vorteile:

• Kürzere Time-to-Market: Eine bestehende Plattform kann über eine Karte schneller an Kunden- oder Projektanforderungen angepasst werden.
• Kostenkontrolle: Änderungen werden auf ein Modul begrenzt; die Basis-Hardware bleibt stabil und muss weniger häufig neu validiert werden.
• Qualität und Zuverlässigkeit: Ein etabliertes Grundsystem kann länger unverändert bleiben; Risiken konzentrieren sich auf das austauschbare Erweiterungsmodul.
• Variantenmanagement: Produktvarianten lassen sich über unterschiedliche Karten abbilden, statt mehrere Grundgeräte zu entwickeln.
• Servicefähigkeit: Bei Defekt oder Upgrade kann eine Schnittstellenkarte oft gezielt getauscht werden, ohne das gesamte System zu ersetzen.

Entscheidend ist, dass Schnittstellenkarten nicht nur „mehr Anschlüsse“ bedeuten, sondern auch Anforderungen an EMV, Testkonzept und Dokumentation mitbringen. Diese Punkte beeinflussen Serienqualität, Fehlerraten und langfristige Verfügbarkeit – und damit direkt die Gesamtbetriebskosten.

Wenn Schnittstellenkarten in ein Gerät integriert oder als kundenspezifisches Modul umgesetzt werden sollen, lohnt sich der Blick auf den Gesamtkontext aus Mechanik, Test und Serienfertigung – weitere Hintergründe dazu finden sich im Bereich Elektronikfertigung.
