Transformator

Was ist ein Transformator?

Ein Transformator (kurz: Trafo) ist ein Bauteil zur Spannungsanpassung mittels magnetischer Induktion. Vereinfacht gesagt „übersetzt“ er elektrische Energie von einer Spannungsebene auf eine andere, ohne dass die beiden Stromkreise elektrisch direkt verbunden sein müssen.

Ein anschaulicher Vergleich: Wie ein Getriebe bei Maschinen Drehzahl und Drehmoment anpasst, passt ein Transformator Spannung und Strom an die jeweilige Aufgabe an. Dabei bleibt die übertragene Leistung (abzüglich Verluste) im Wesentlichen erhalten: Wird die Spannung höher, wird der Strom entsprechend kleiner – und umgekehrt.

Wofür werden Transformatoren eingesetzt?

Transformatoren kommen überall dort zum Einsatz, wo Spannungen angepasst oder Stromkreise galvanisch getrennt werden sollen. Typische Einsatzfelder in der Elektronikentwicklung und -fertigung sind:

• Netzteile und Stromversorgungen: z. B. für Industrieelektronik, Gebäudeautomation oder Medizintechnik (je nach Normen/Anforderungen).
• Schaltnetzteile (SMPS): als Hochfrequenz-Transformator in Flyback-, Forward- oder LLC-Topologien.
• Signalübertragung und Entkopplung: Impuls- und Übertrager (z. B. in Kommunikationsschnittstellen oder Audio-Anwendungen).
• Mess- und Stromwandler: zur sicheren Erfassung hoher Ströme bzw. zur Anpassung an Messelektronik.
• EMV-Maßnahmen: zur Trennung von Störpfaden und zur robusteren Systemauslegung.

In vielen Produkten entscheidet die Trafo-Auswahl mit über Effizienz, Baugröße, Temperaturverhalten und die erreichbare Zuverlässigkeit.

Wie funktioniert Transformator?

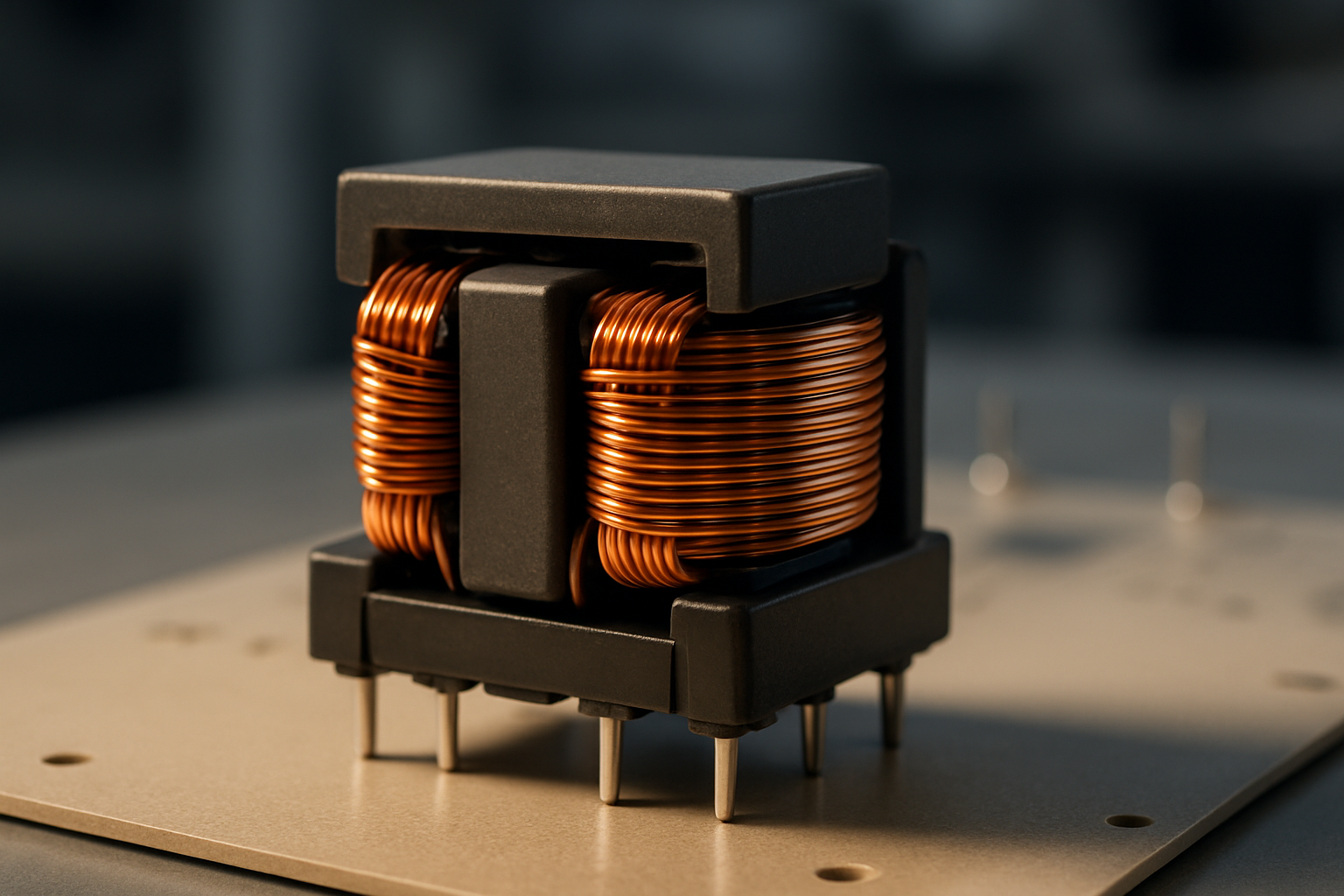

Ein Transformator besteht im Grundprinzip aus zwei Spulen (Wicklungen) auf einem gemeinsamen magnetischen Kern:

• Die Primärwicklung wird mit einer Wechselspannung (oder in Schaltnetzteilen mit einer hochfrequent getakteten Spannung) gespeist.
• Das erzeugt ein sich änderndes Magnetfeld im Kern.
• Dieses Magnetfeld induziert in der Sekundärwicklung eine Spannung.

Das Verhältnis der Windungszahlen bestimmt, ob die Spannung hochtransformiert (höher) oder heruntertransformiert (niedriger) wird. Zusätzlich kann der Transformator eine galvanische Trennung realisieren: Primär- und Sekundärseite sind dann elektrisch getrennt, was oft ein wichtiger Sicherheits- und Robustheitsfaktor ist.

In der Praxis spielen weitere Punkte eine große Rolle, etwa Kernmaterial, Isolationsaufbau, Streuinduktivität, Kupferverluste, Erwärmung sowie die Auslegung für Frequenz und Belastungsprofil. Gerade in kompakten Geräten ist die thermische Auslegung häufig der limitierende Faktor.

Warum sind Transformatoren für Unternehmen relevant?

Auch für nicht-technische Rollen ist der Transformator relevant, weil er mehrere Projektziele direkt beeinflusst:

• Qualität und Zuverlässigkeit: Eine passende Auslegung (Temperatur, Isolationsabstände, mechanische Stabilität) reduziert Ausfallrisiken und erhöht die Lebensdauer.
• Kosten: Transformatoren sind oft kosten- und lieferzeitrelevant. Entscheidungskriterien wie Standardbauteil vs. kundenspezifischer Trafo wirken sich spürbar auf Stückkosten und Beschaffungsrisiken aus.
• Time-to-Market: Verfügbarkeit, Qualifikation und Prüfumfang können die Produktfreigabe beschleunigen oder verzögern – insbesondere bei Netzteilen mit Sicherheitsanforderungen.
• Effizienz und Energieverbrauch: Verluste im Trafo beeinflussen Wirkungsgrad, Temperatur und ggf. das Gesamtdesign (Kühlkonzept, Gehäuse, Bauraum).
• Fertigung und Prüfstrategie: Je nach Bauform (THT, SMD, vergossen, steckbar) ändern sich Montageprozesse, Automatisierungsgrad und Prüfmöglichkeiten.

In Entwicklungs- und Industrialisierungsprojekten ist es daher sinnvoll, Transformatoren früh zu betrachten – nicht erst als „Detail“ am Ende, sondern als Bestandteil der Systemarchitektur und der späteren Fertigungs- und Teststrategie.

Im Kontext unserer Projekte wird die Trafo-Auswahl häufig gemeinsam mit der Auslegung der Stromversorgung betrachtet; passende Rahmenbedingungen dazu sind in der Elektronikfertigung beschrieben.
