Wägezelle

Was ist eine Wägezelle?

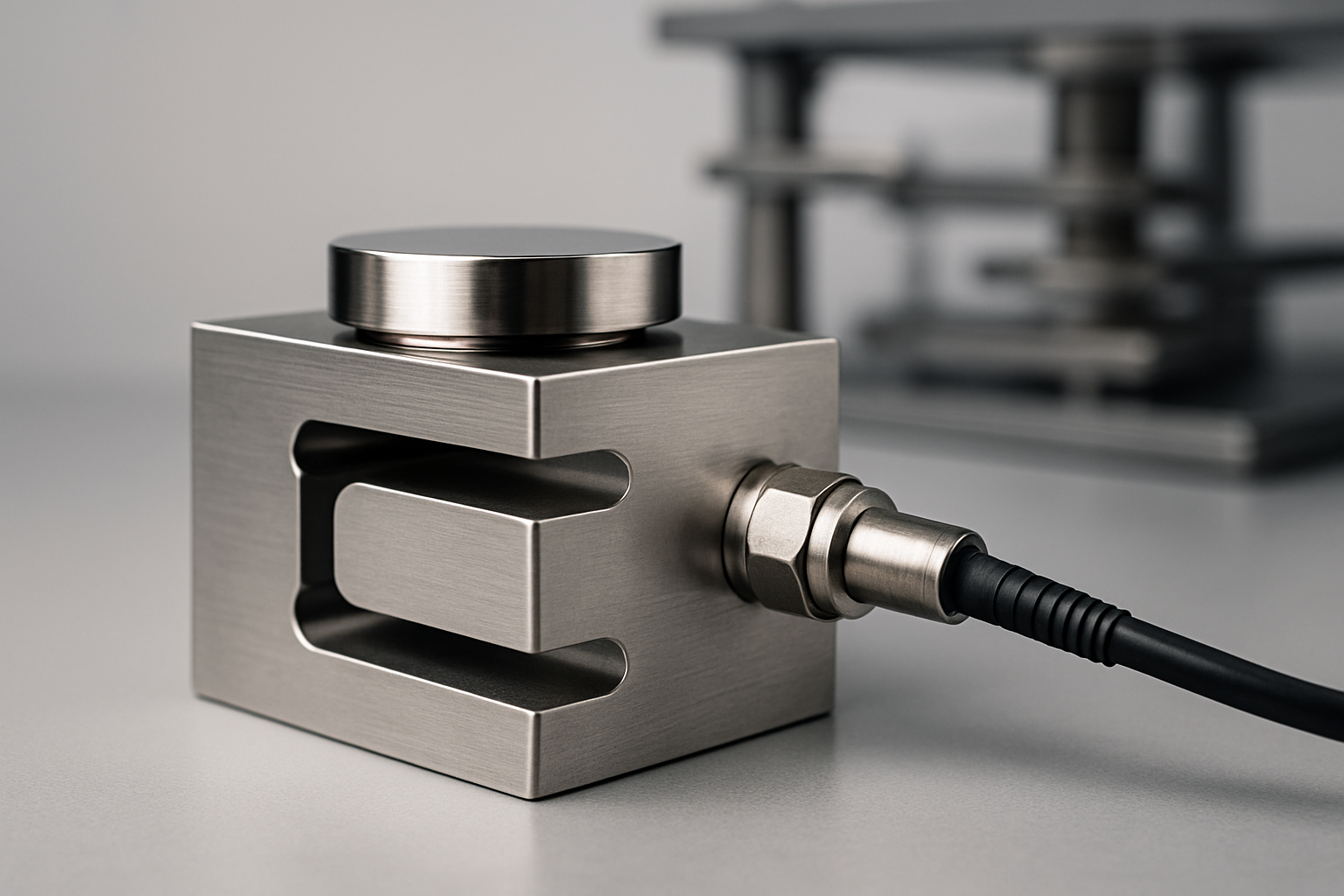

Eine Wägezelle ist ein Sensor, der Gewicht oder Kraft sehr präzise erfasst. Das Grundprinzip ist einfach: Unter Last verformt sich ein mechanisches Element minimal (für das Auge meist unsichtbar). Diese Verformung wird in ein elektrisches Signal umgewandelt, das anschließend von Elektronik ausgewertet werden kann.

Anschaulich lässt sich eine Wägezelle mit einer sehr steifen Feder vergleichen, an der ein „Messlineal“ hängt: Die Feder gibt nur ein winziges Stück nach – und genau dieses winzige Nachgeben wird präzise gemessen, statt nur „gefühlt“.

In der Praxis arbeiten viele Wägezellen mit Dehnungsmessstreifen (DMS), die auf einem Federkörper aufgeklebt sind. Wenn sich der Federkörper biegt oder streckt, ändert sich der elektrische Widerstand der DMS. Aus dieser Widerstandsänderung lässt sich die aufgebrachte Kraft bzw. das Gewicht berechnen.

Wofür werden Wägezellen eingesetzt?

Wägezellen sind überall dort relevant, wo Gewicht nicht nur grob, sondern reproduzierbar und nachvollziehbar gemessen werden muss – häufig automatisiert und im laufenden Prozess.

• Industriewaagen: Plattformwaagen, Dosier- und Kontrollwaagen, Abfüllanlagen.
• Prozess- und Qualitätskontrolle: Überwachung von Füllmengen, Rezepturen und Materialverbräuchen.
• Logistik: Wiegen von Behältern, Paletten oder Versandstücken zur Dokumentation und Plausibilitätsprüfung.
• Maschinen- und Anlagenbau: Kraftmessung an Pressen, Spannvorrichtungen oder in Prüfsystemen.
• Automatisierung: In Kombination mit Steuerungen (SPS), HMI und Datenerfassung für durchgängige Digitalisierung.

Wie funktioniert eine Wägezelle in der Praxis?

Eine typische Messkette besteht nicht nur aus der Wägezelle selbst, sondern aus mehreren Bausteinen. Erst im Zusammenspiel entsteht ein stabiles, auswertbares Messsignal.

• Mechanischer Einbau: Die Wägezelle wird so montiert, dass die Last definiert eingeleitet wird (z. B. Druck, Zug oder Biegung). Mechanische Randbedingungen wie Verkippung, Reibung, Temperatur und Überlastschutz beeinflussen die Messqualität erheblich.
• Signalaufbereitung: Das Rohsignal (z. B. aus einer Wheatstone-Brücke bei DMS-Wägezellen) ist klein und störanfällig. Ein Messverstärker oder ein Wäge-Transmitter verstärkt, filtert und linearisiert das Signal.
• Digitalisierung und Auswertung: Ein A/D-Wandler oder ein integriertes Modul überführt das Signal in digitale Werte. Software oder Steuerung übernimmt Tarieren, Grenzwertüberwachung, Mittelwertbildung und Protokollierung.
• Kalibrierung/Justage: Um aus „Signal“ eine belastbare Gewichtseinheit zu machen, wird mit definierten Referenzgewichten oder Vergleichsmessungen abgeglichen. Das ist wichtig für Nachvollziehbarkeit und Qualität.

Für Elektronik und E²MS/EMS-Projekte heißt das oft: Neben dem Sensor selbst müssen auch Verkabelung, EMV-Konzept, mechanische Schnittstellen, Gehäuseintegration sowie die Auswahl der passenden Mess- und Kommunikationsschnittstellen (z. B. analog, Feldbus) zusammen betrachtet werden.

Warum sind Wägezellen für Unternehmen relevant?

Wägezellen beeinflussen direkt, ob Prozesse stabil laufen und Ergebnisse belastbar sind. Das betrifft nicht nur die Messtechnik, sondern auch Kosten, Qualität und Time-to-Market.

• Qualität und Nachweisbarkeit: Präzise Gewichtsdaten helfen, Ausschuss zu reduzieren und Prozessdaten sauber zu dokumentieren – wichtig für Audits, Reklamationsbearbeitung und Rückverfolgbarkeit.
• Kostenkontrolle: Über- oder Unterfüllungen verursachen Materialverluste oder Nacharbeit. Eine stabile Wägetechnik reduziert Streuungen und damit laufende Kosten.
• Zuverlässigkeit im Feld: Robustheit gegen Temperatur, Feuchtigkeit, Schwingungen und elektromagnetische Störungen (EMV) entscheidet darüber, ob Messwerte langfristig vertrauenswürdig bleiben.
• Automatisierung und Digitalisierung: Wägezellen sind häufig Teil automatisierter Linien. Mit geeigneter Elektronik (Signalaufbereitung, Schnittstellen, Datenlogging) werden Messwerte direkt in MES/ERP-nahe Prozesse integriert.
• Time-to-Market: Wenn Sensor, Elektronik und Mechanik frühzeitig abgestimmt werden (z. B. Einbauraum, Lastpfad, Verstärker-Konzept, Prüfstrategie), sinkt das Risiko späterer Iterationen.

Im Zusammenhang mit der Fertigung spielt zudem die Prüfbarkeit eine Rolle: Für Seriengeräte ist entscheidend, wie eine Wägeelektronik am Ende der Linie getestet, parametriert und kalibriert wird – idealerweise so, dass der Prozess reproduzierbar und dokumentierbar bleibt.
