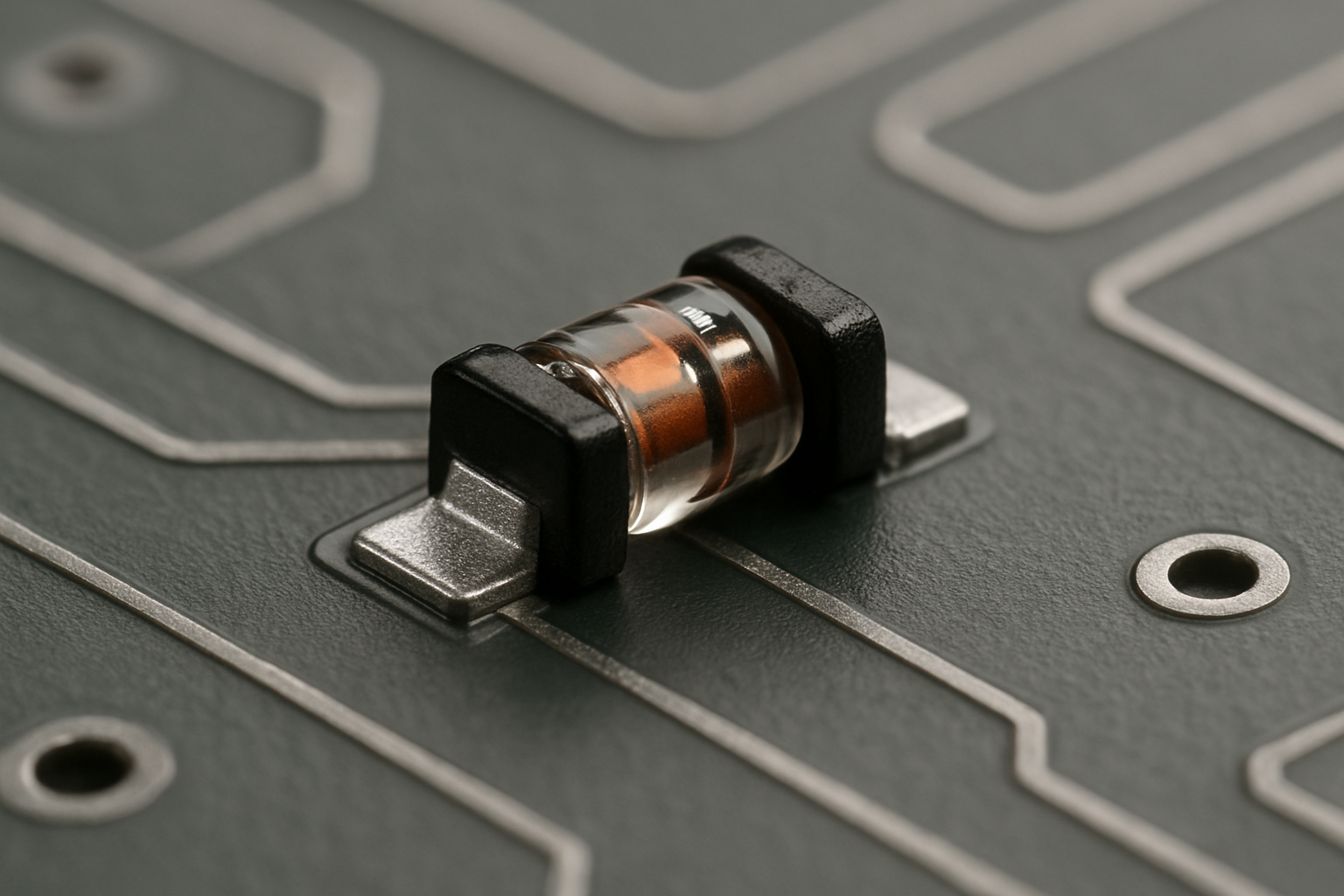

Z-Diode

Was ist eine Z-Diode?

Eine Z-Diode (auch Zener-Diode) ist eine spezielle Diode, die in Sperrrichtung ab einer fest definierten Spannung bewusst in den elektrischen Durchbruch geht. Diese definierte Durchbruchspannung wird als Zenerspannung bezeichnet. Genau dieser kontrollierte Effekt macht die Z-Diode zu einem wichtigen Bauteil für Spannungsstabilisierung und Schutzfunktionen in elektronischen Geräten.

Als anschauliches Bild: Eine „normale“ Diode sperrt in Sperrrichtung und soll gerade nicht „durchlassen“. Eine Z-Diode verhält sich dagegen wie ein Überdruckventil – bis zu einem festgelegten Grenzwert bleibt sie dicht, darüber öffnet sie und hält die Spannung in einem gewünschten Bereich.

Wofür werden Z-Dioden eingesetzt?

Z-Dioden kommen in vielen Produkten und Baugruppen zum Einsatz, überall dort, wo Spannungen begrenzt oder stabil gehalten werden sollen. Typische Anwendungen in Entwicklung und Elektronikfertigung sind:

• Referenz- und Stabilisierungsschaltungen: Als einfache Spannungsreferenz, z. B. in analogen Schaltungen oder als Hilfsspannung in Netzteilen.
• Überspannungsschutz: Zum Begrenzen von Spannungsspitzen an Eingängen, Leitungen oder empfindlichen IC-Pins (z. B. Signal-, Sensor- oder Kommunikationsschnittstellen).
• Clamping in Signalwegen: Zum „Abschneiden“ unerwünschter Pegel, damit nachfolgende Schaltungsteile nicht übersteuert werden.
• Schutz von Transistoren und Relais: In bestimmten Fällen zur Begrenzung von Rückschlägen oder zur definierten Spannungsbegrenzung in Treiberstufen.

In vielen Designs ist die Z-Diode dabei nicht das einzige Schutzbauteil, sondern Teil eines Gesamtkonzepts (z. B. in Kombination mit Widerständen, Filtern, TVS-Dioden oder Sicherungen).

Wie funktioniert eine Z-Diode in der Praxis?

In der Praxis wird eine Z-Diode meist in Sperrrichtung betrieben. Solange die anliegende Spannung unterhalb der Zenerspannung liegt, fließt nur ein sehr kleiner Sperrstrom. Wird die Zenerspannung erreicht, steigt der Strom stark an – die Spannung an der Z-Diode bleibt dabei näherungsweise auf diesem Wert „geklemmt“.

Damit das zuverlässig funktioniert, wird fast immer ein Vorwiderstand oder eine strombegrenzende Beschaltung eingesetzt. Dieser begrenzt den Strom durch die Z-Diode, denn im Durchbruchbetrieb setzt die Z-Diode elektrische Leistung in Wärme um. Für die Auslegung sind daher typischerweise entscheidend:

• Zenerspannung (Sollwert der Begrenzung/Stabilisierung)
• Zulässiger Strombereich (damit die Z-Diode stabil arbeitet)
• Verlustleistung (Wärmeentwicklung, Bauteilbelastung)
• Toleranz und Temperaturverhalten (wie stark sich die Zenerspannung über Temperatur und Fertigungsstreuung verändert)

In der Elektronikfertigung spielt zusätzlich die Bauform eine Rolle (SMD/THT), weil sie Einfluss auf Bestückbarkeit, thermisches Verhalten und Reparierbarkeit hat.

Warum sind Z-Dioden für Unternehmen relevant?

Auch wenn die Z-Diode ein kleines Standardbauteil ist, hat sie spürbaren Einfluss auf Zuverlässigkeit, Qualität und Kosten eines Produkts:

• Zuverlässigkeit im Feld: Schutz- und Begrenzungsfunktionen reduzieren das Risiko, dass Spannungsspitzen Bauteile beschädigen. Das wirkt sich direkt auf Ausfallraten und Serviceaufwände aus.
• Kalkulierbare Stückkosten: Z-Dioden sind in vielen Fällen eine kosteneffiziente Lösung, wenn keine hochpräzise Referenz oder komplexe Schutzschaltung nötig ist.
• Time-to-Market: Als etabliertes Bauteil ermöglichen Z-Dioden robuste „Standardlösungen“, die sich schnell in Schaltungen integrieren und gut industrialisieren lassen.
• Qualitäts- und Fertigungsrobustheit: Eine sauber ausgelegte Z-Dioden-Schaltung (Strombegrenzung, Verlustleistung, Toleranzen) vermeidet thermische Probleme und reduziert Streuungen über Serien und Lieferanten hinweg.

Für Projekte ist damit weniger die Frage „ob“ eine Z-Diode eingesetzt wird, sondern welche Zenerspannung, welche Toleranzklasse und welche thermische Auslegung zum Produkt und den realen Betriebsbedingungen passen.

Im Gesamtzusammenhang der industriellen Umsetzung ist die Z-Diode ein typisches Beispiel dafür, wie Bauteilauswahl und Auslegung die spätere Serienqualität beeinflussen – weitere Einordnung zu Abläufen und Anforderungen findet sich im Überblick zur Elektronikfertigung.
